T1600系列真空气氛管式炉
产品详情



天津玛福尔科技有限公司专业生产:马弗炉、高温炉、管式炉、CVD系统、PECVD系统、ALD系统、箱式气氛炉、真空熔炼炉、真空气氛炉、热压烧结炉、磁悬浮感应熔炼炉、球磨机、电热恒温鼓风干燥箱等实验仪器设备。接受定做各种非标产品。

  更多产品详细资料请登录:www.mafulu.net.cn


   TL1600系列管式气氛炉以硅钼棒为加热元件,采用双层壳体结构和日本岛电控温仪表,能进行40段程序控温,移相触发、可控硅控制,炉膛采用氧化铝多晶纤维材料,用流量计控制进气流量 炉管两端能不锈钢法兰密封,不锈钢法兰上安装有气嘴、阀门和压力表,抽真空时真空度能够达到10-3 Pa,该炉为卧式,使用方便,操作简单,该炉具有温场均衡、表面温度低、升降温度速率快、节能等优点,是高校、科研院所、工矿企业做高温气氛烧结、气氛还原、CVD实验、真空退火用的理想产品.。

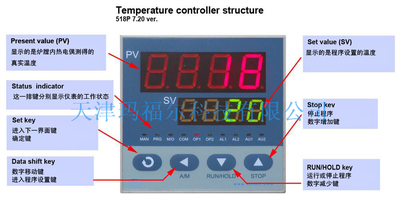

仪表:                采用宇电程序控温仪表


130段程序控温智能PID调节。

2、具有过温保护断偶保护过温或断偶时电炉加热电路自动切断,(当电炉温度超过1620度或热电偶烧断

      时,主电路上的交流继电器会自动断开,主电路断开,面板上ON灯熄灭,OFF灯亮,有限的保护电炉)。

3、带有485 通讯接口(选购软件时标配)

4、具有断电保护功能,即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。

5、仪表具有温度自整定的功能

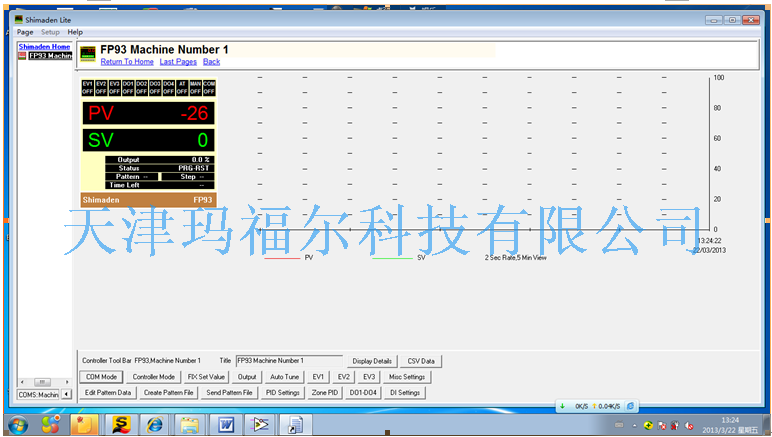

软件控制系统:该炉配有通讯接口和软件,可以直接通过电脑控制炉子的各个参数,并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况,炉子的实际升温曲线电脑会实时绘出,并能把每个时刻的温度数据保存起来,随时可以调出。(选购)

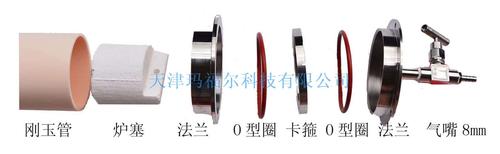

密封系统: 该炉炉管与法兰之间采用硅胶O型圈挤压密封、撤卸方便、可重复撤卸,气密性好、可保证12小时压力表指针不偏转。

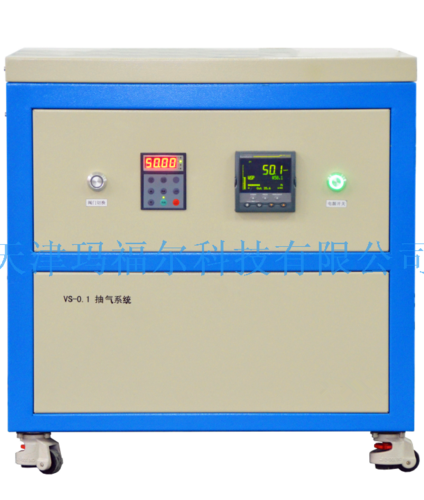

真空系统:  可配TW-1.5A真空泵和能够抽到10-1Pa真空泵或能够抽到10-4Pa德国进口分子泵。


炉膛材料: 采用日本进口炉膛材料,不掉粉、材料保温性能好、反射率高、温场均衡,抗热涨冷缩能力强。

加热元件:  采用Dia14mm直径硅钼棒、硅钼棒直径粗、表面负荷低, 使用使用长。

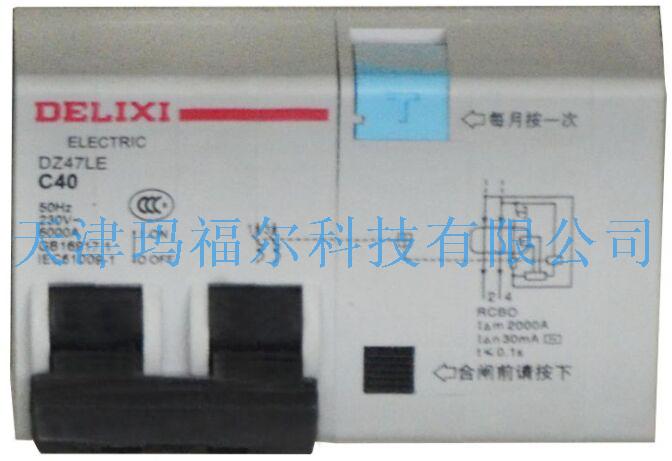

漏电保护功能: 该炉装了漏电空气开关,当炉体漏电时自动断电,以确保使用的安全性。

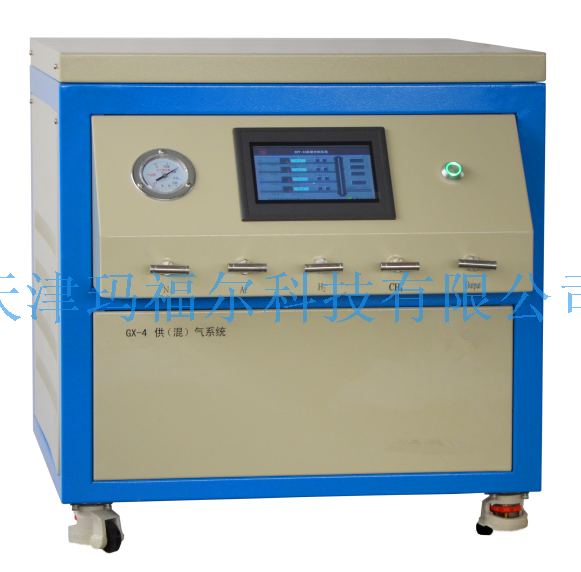

供气系统: 该炉配有浮子流量计,客户可通过浮子流量计或质子流量计控制气体的流速(详细请查看选件)。

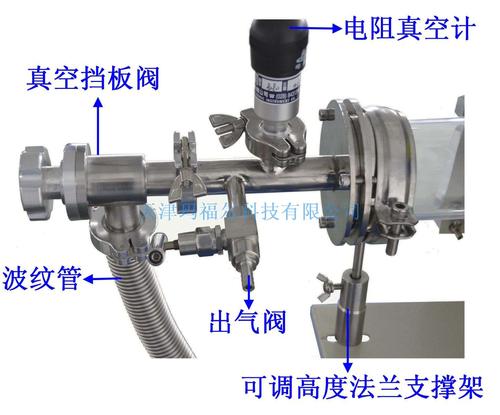

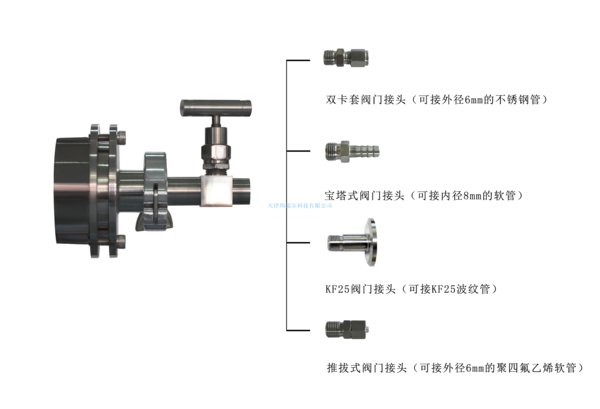

法兰 :采用双环密封技术,有效的提高了法兰的气氛性,法兰上装有多种接头,可接电阻真空计、KF25波纹管并能做成容易撤卸的铰链式。

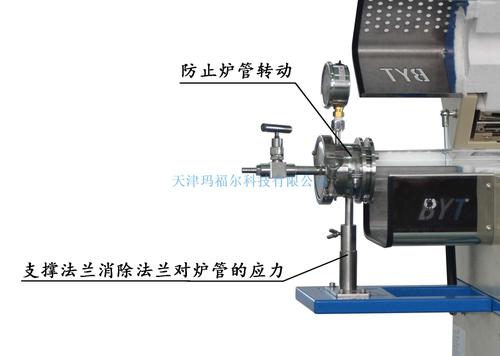

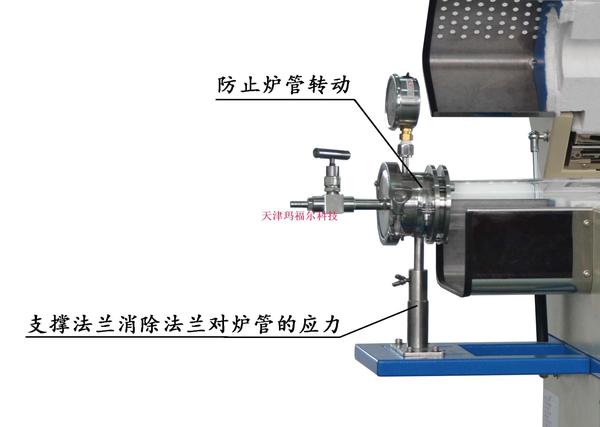

法兰支架:用法兰支架把法兰支撑着,有效的消除了由于法兰架在刚玉管上的应力,延长了刚玉管的使用寿命。


技术参数表

型号

功率

(kw)

电压

(V)

加热区长

(mm)

炉管

尺寸

额定

温度

最高

温度

热电

偶型号

加热元件

升温速率

TL1600-Ⅰ

5

220

300

Φ60×1000

1550℃

1600℃

B

硅钼棒

20℃/min

TL1600-Ⅱ

5

220

300

Φ80×1000

1550℃

1600℃

B

硅钼棒

20℃/min

TL1600-Ⅲ

6

220

300

Φ100×1000

1550℃

1600℃

B

硅钼棒

20℃/min
